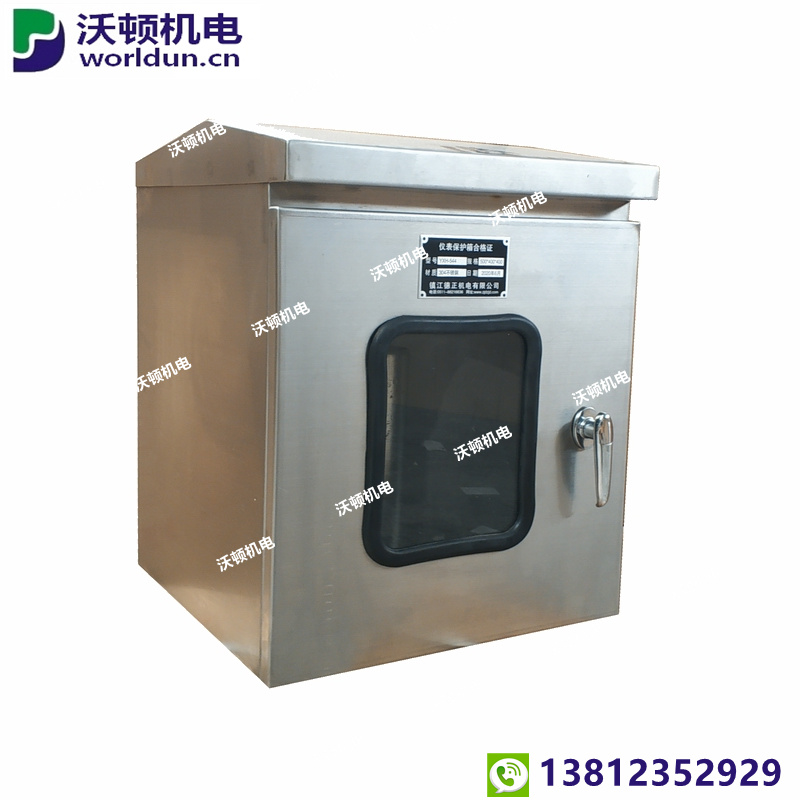

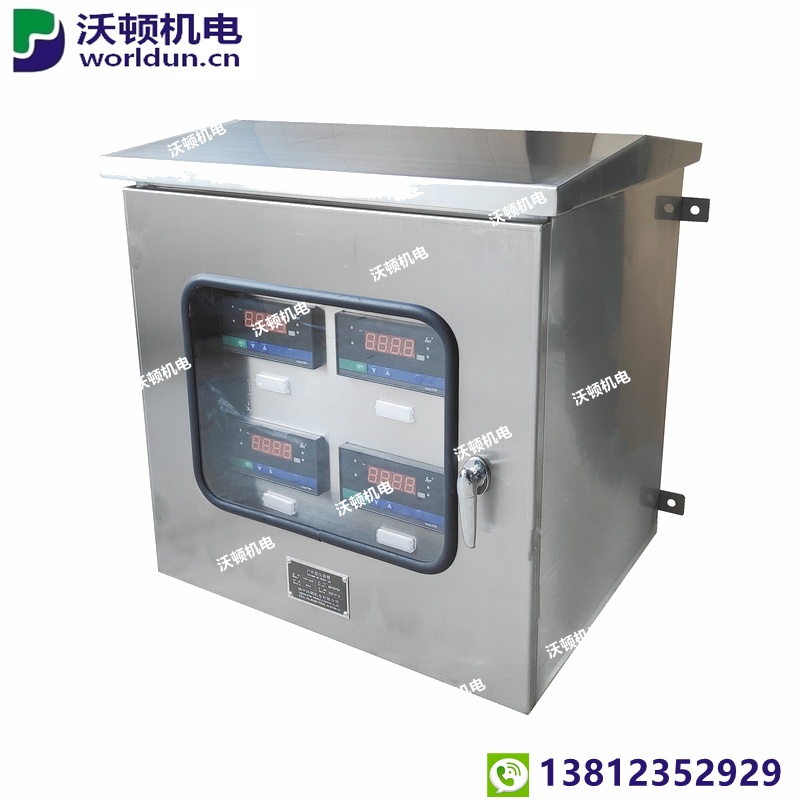

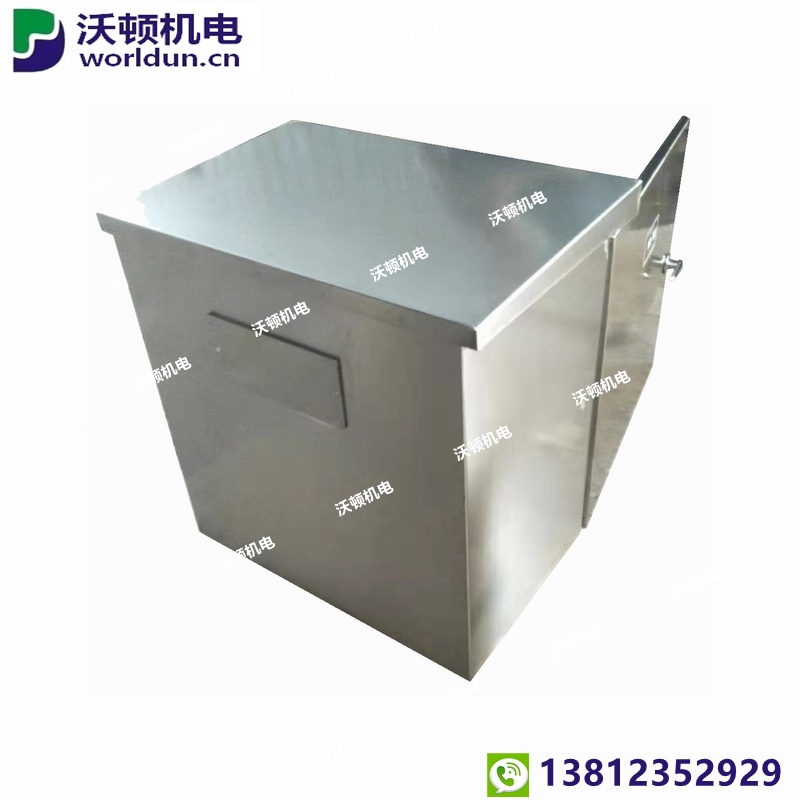

不锈钢仪表保护箱
不锈钢仪表保护箱

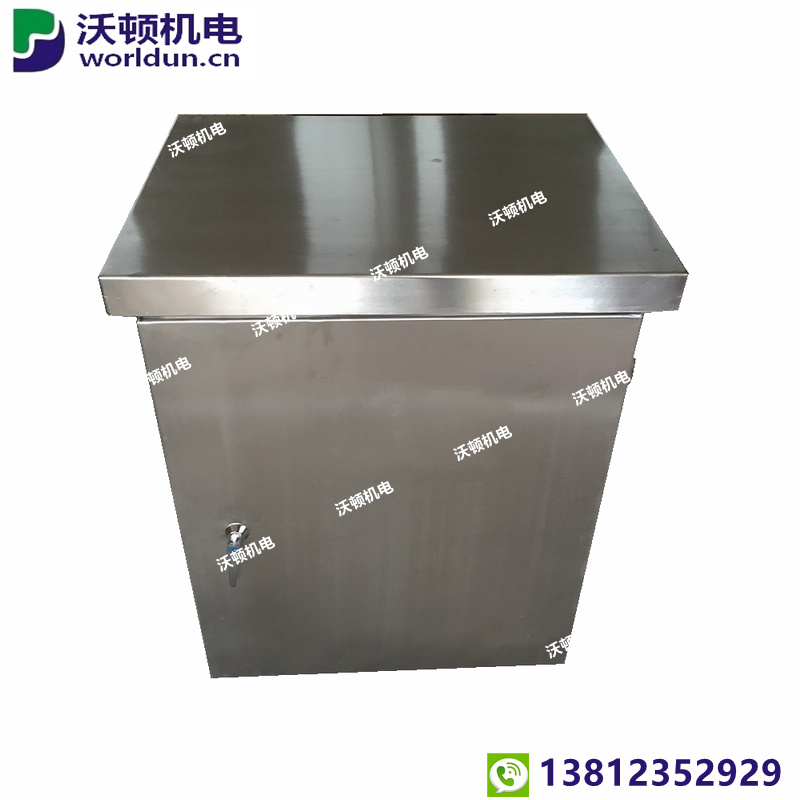

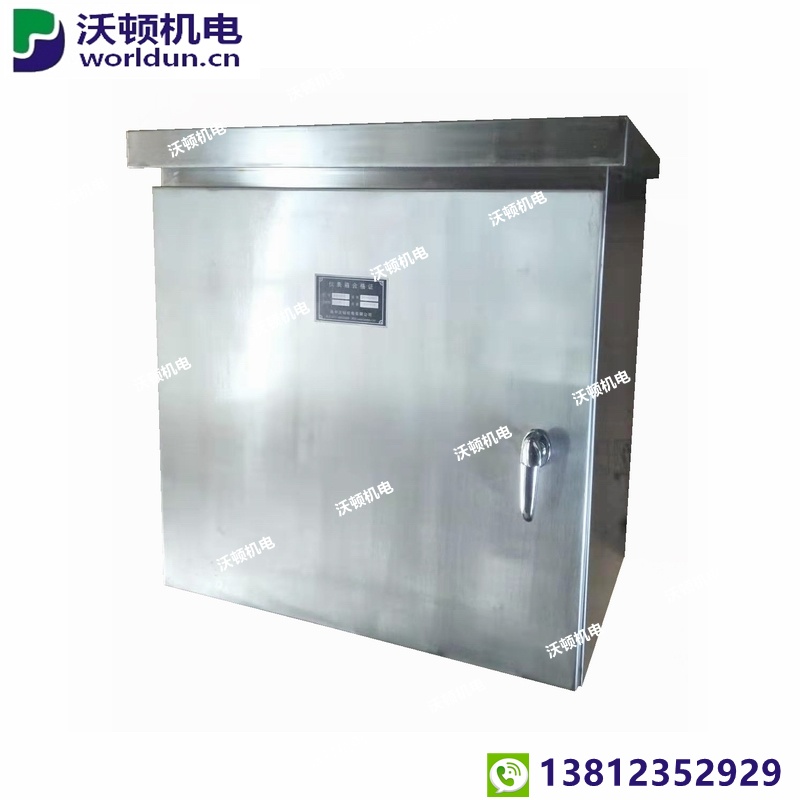

带防雨顶仪表保护箱
带穿管板带防雨顶仪表保护箱

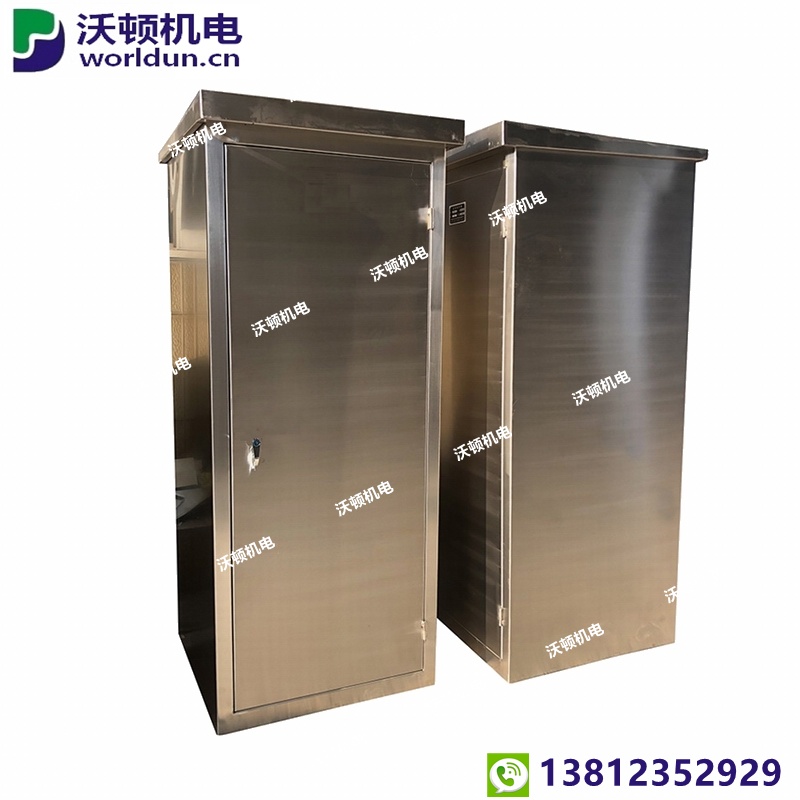

不锈钢仪表盘柜

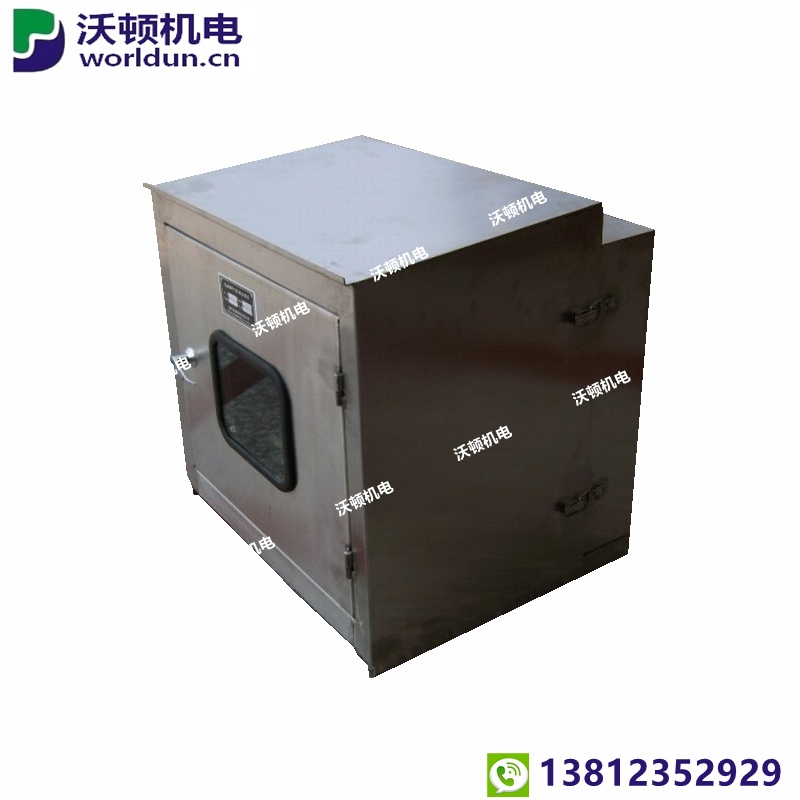

不锈钢A型仪表保护箱

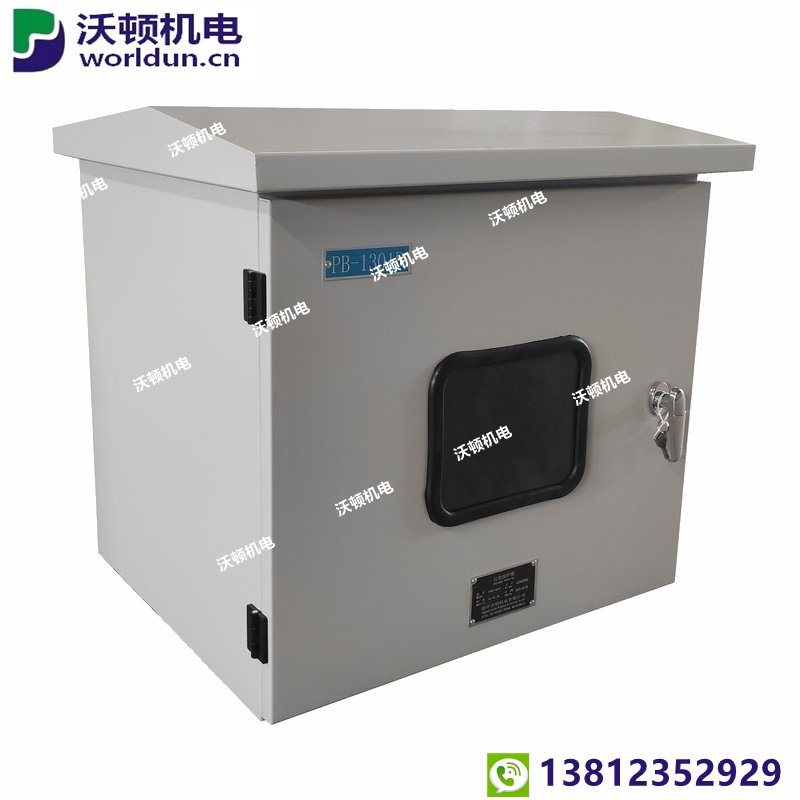

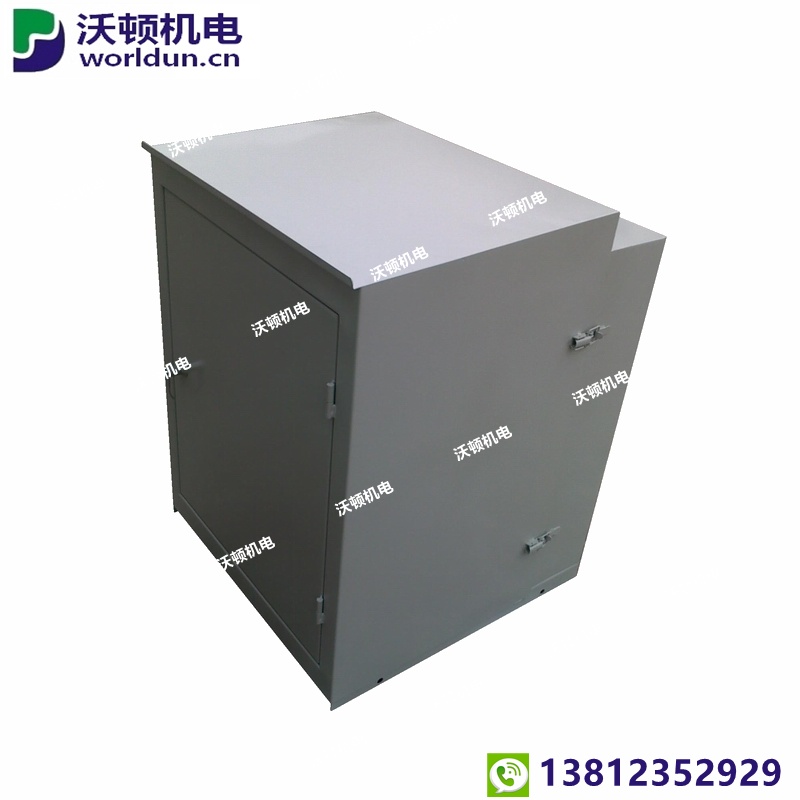

碳钢仪表保护箱
碳钢仪表保护箱



碳钢仪表保护箱
碳钢仪表保护箱

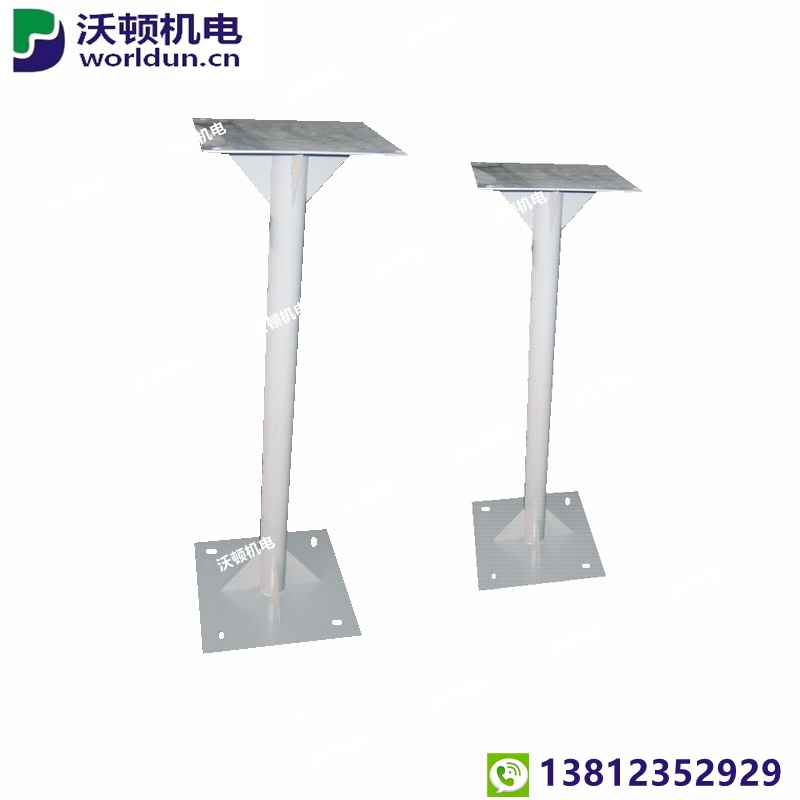

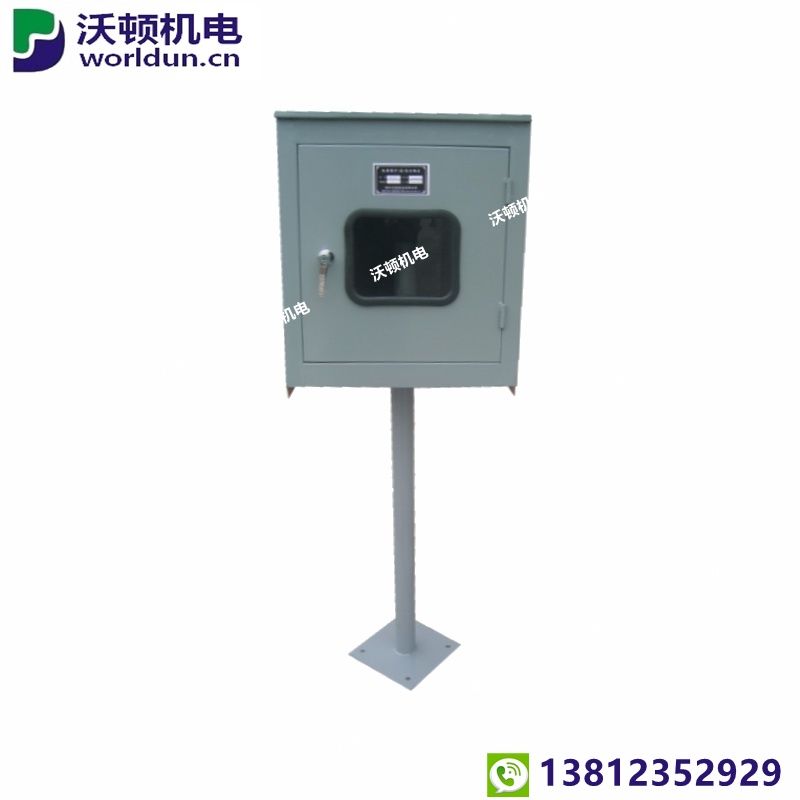

带底座仪表保护箱

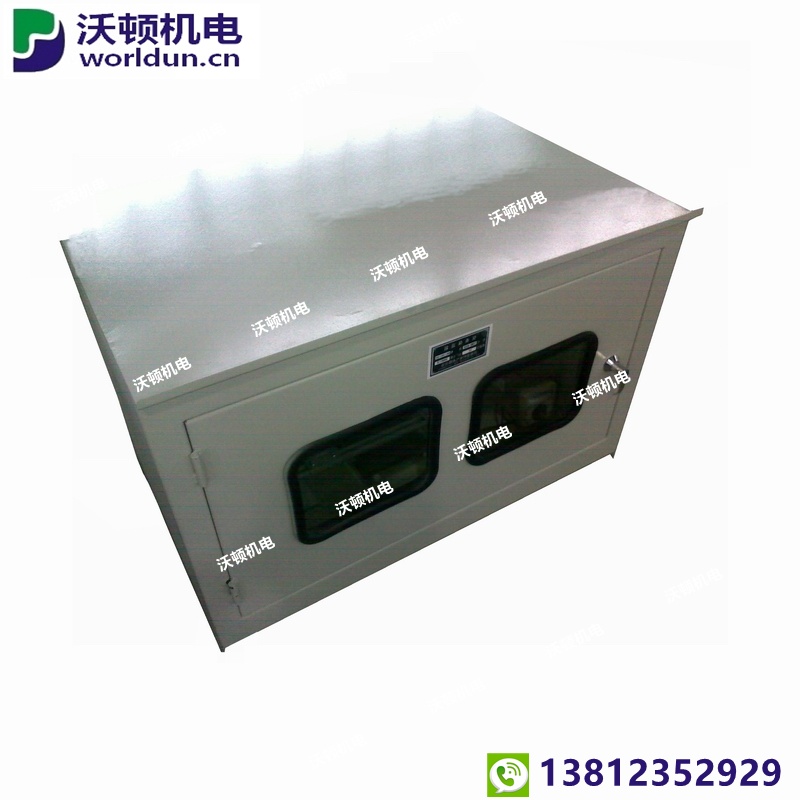

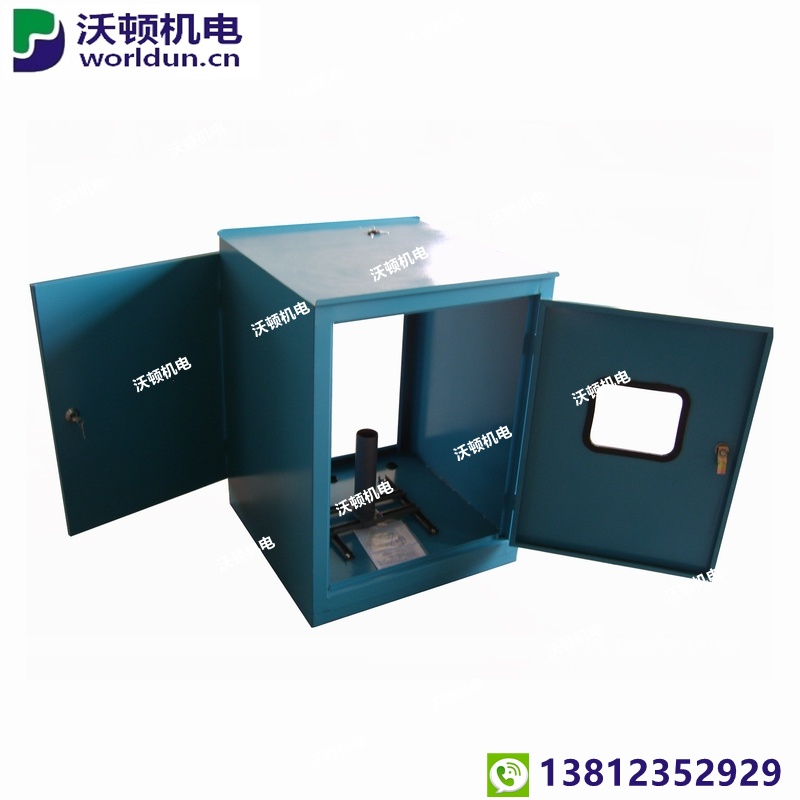

双观察窗双支架仪表保护箱

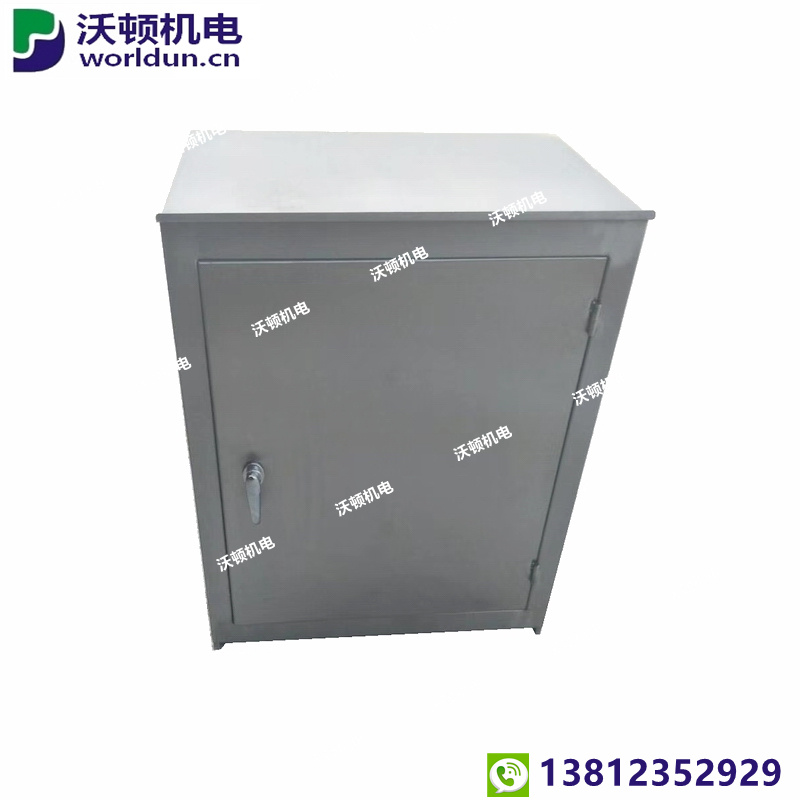

一体式仪表保护箱
防溅密封仪表盘柜

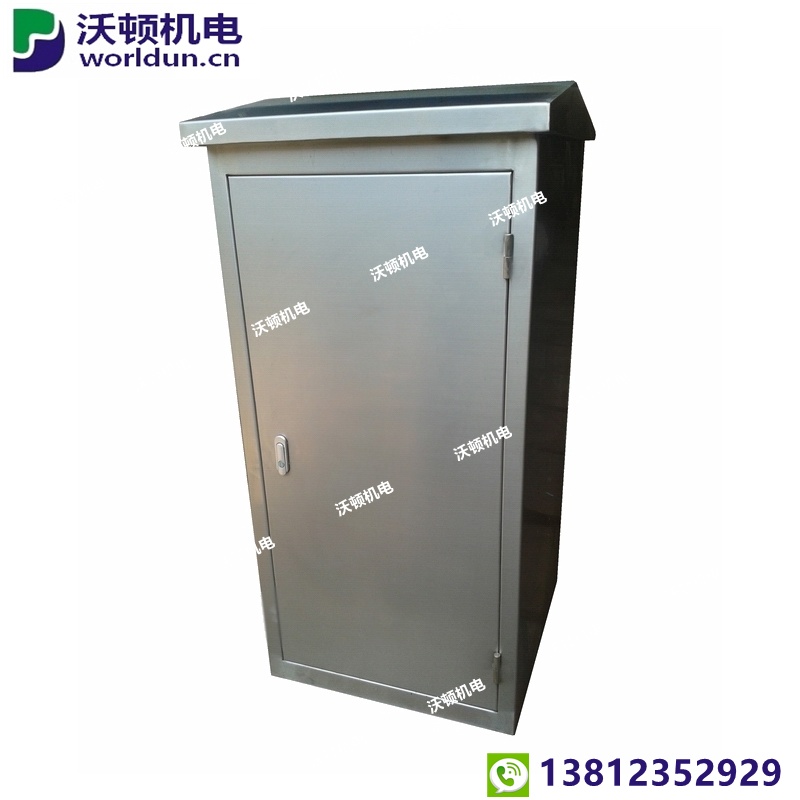

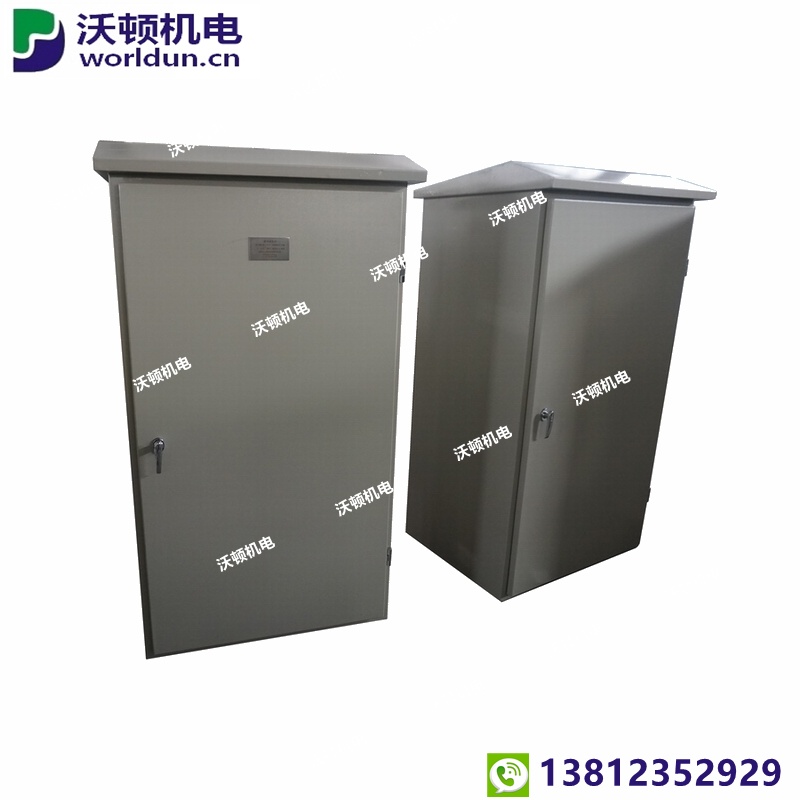

带防雨顶仪表盘柜

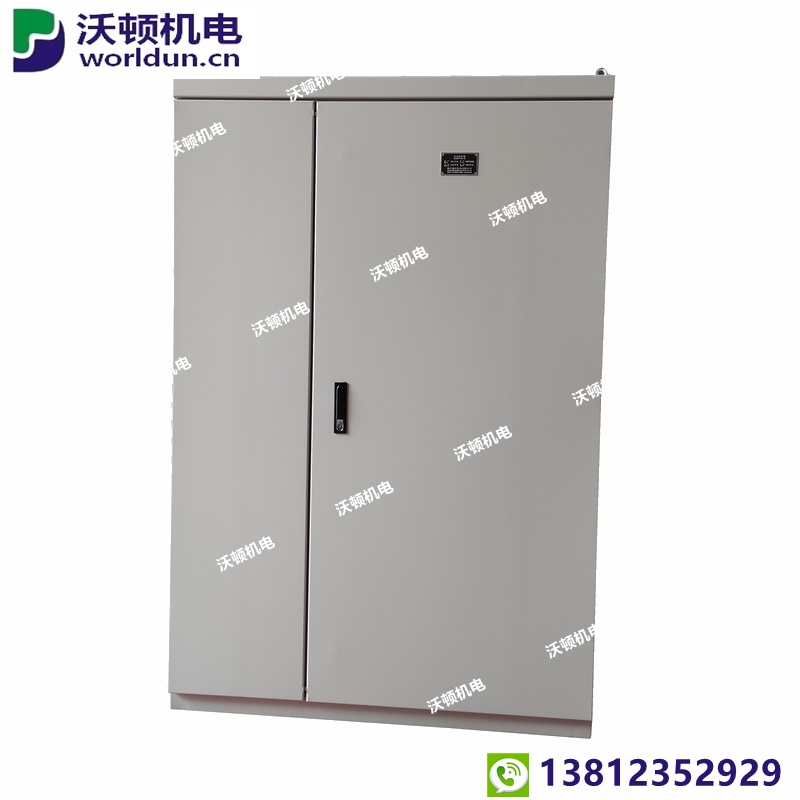

双开门大型仪表盘柜

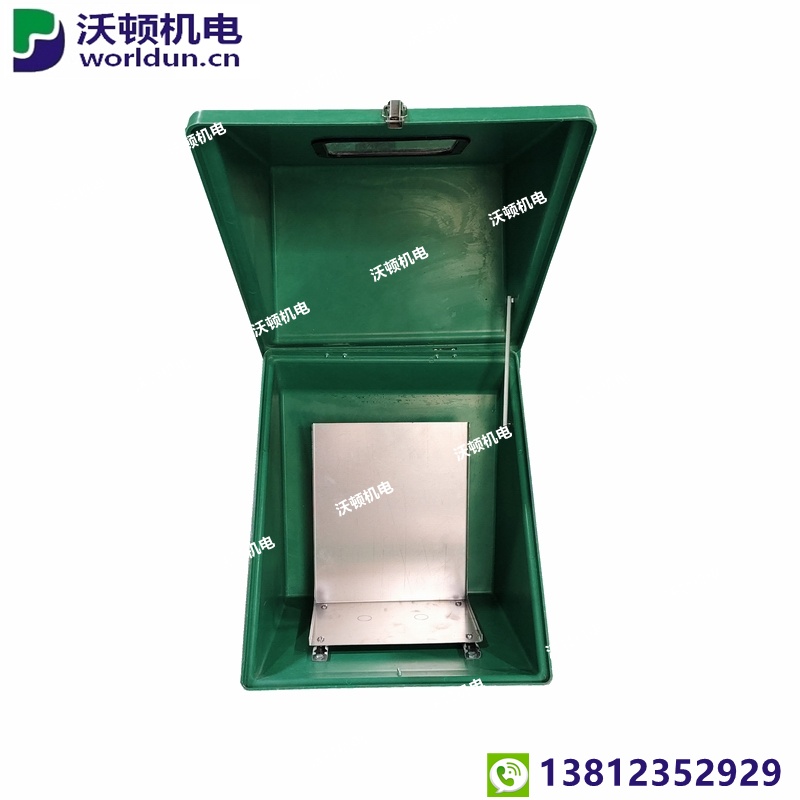

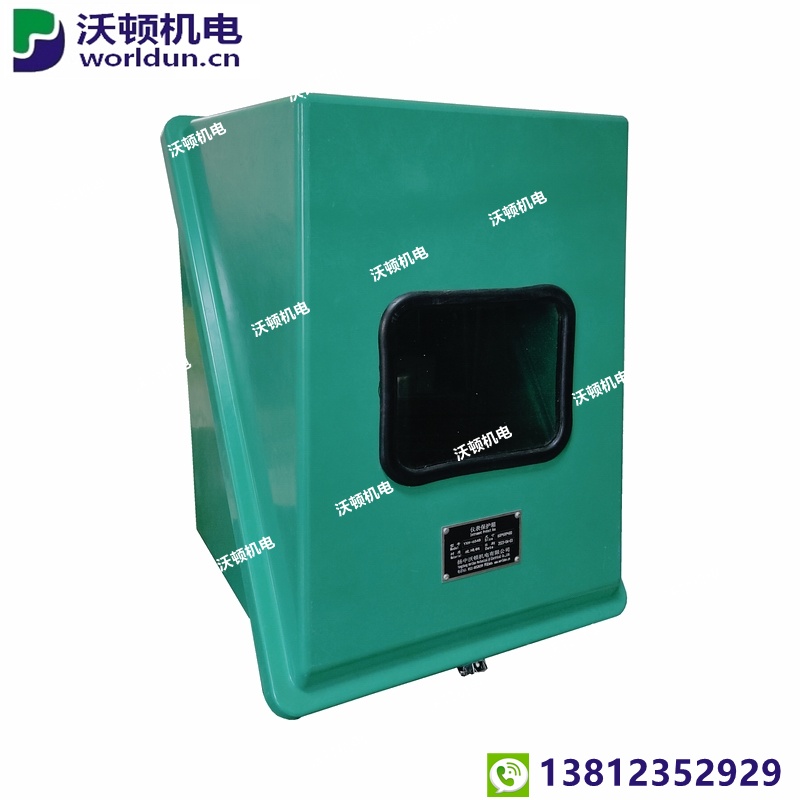

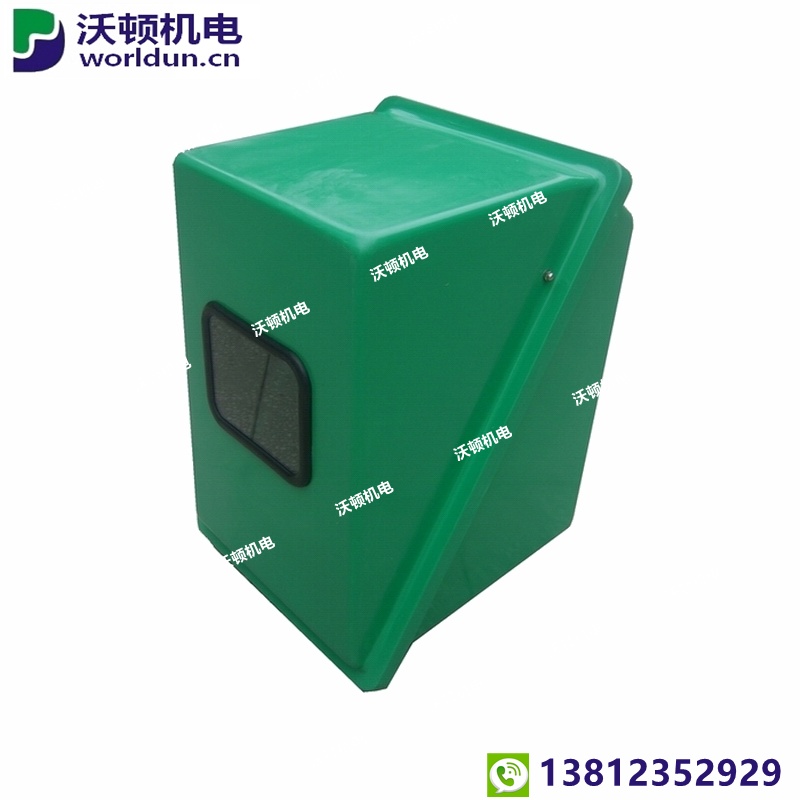

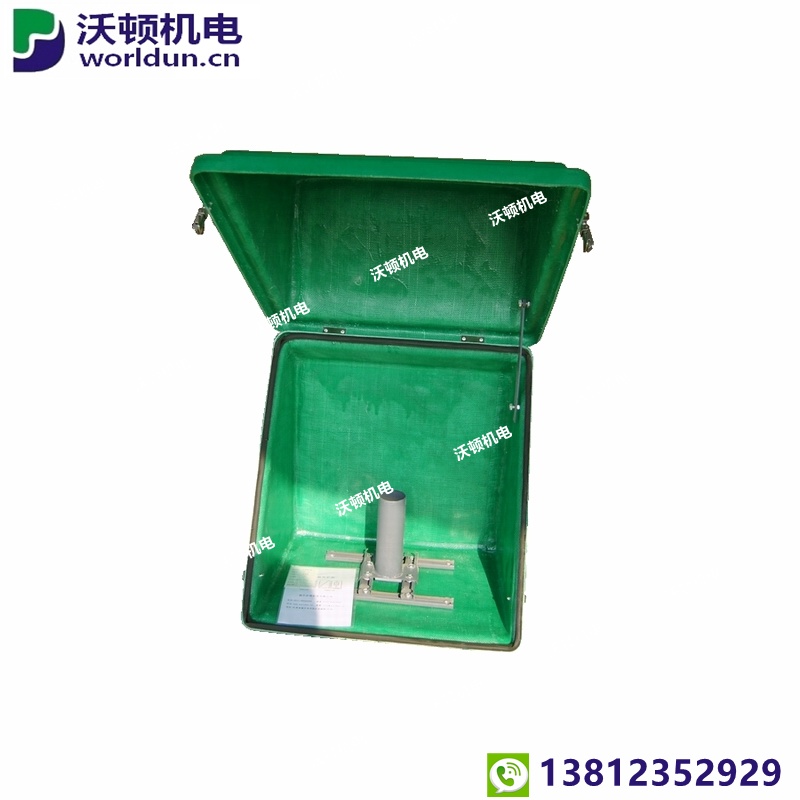

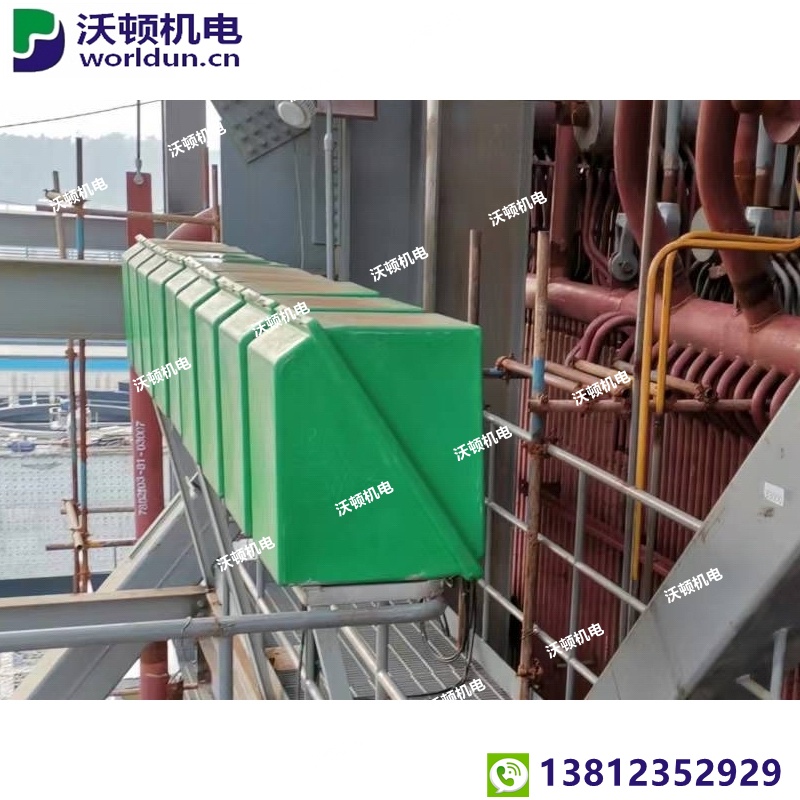

玻璃钢A型仪表保护箱
玻璃钢A型仪表保护箱
双观察窗双支架玻璃钢仪表保护箱
玻璃钢A型仪表保护箱(双扣锁)



玻璃钢A型仪表保护箱
玻璃钢A型仪表保护箱(浅灰色)
玻璃钢B型仪表保护箱
玻璃钢C型仪表保护箱



玻璃钢一体化仪表保护箱
小型变送器仪表盒

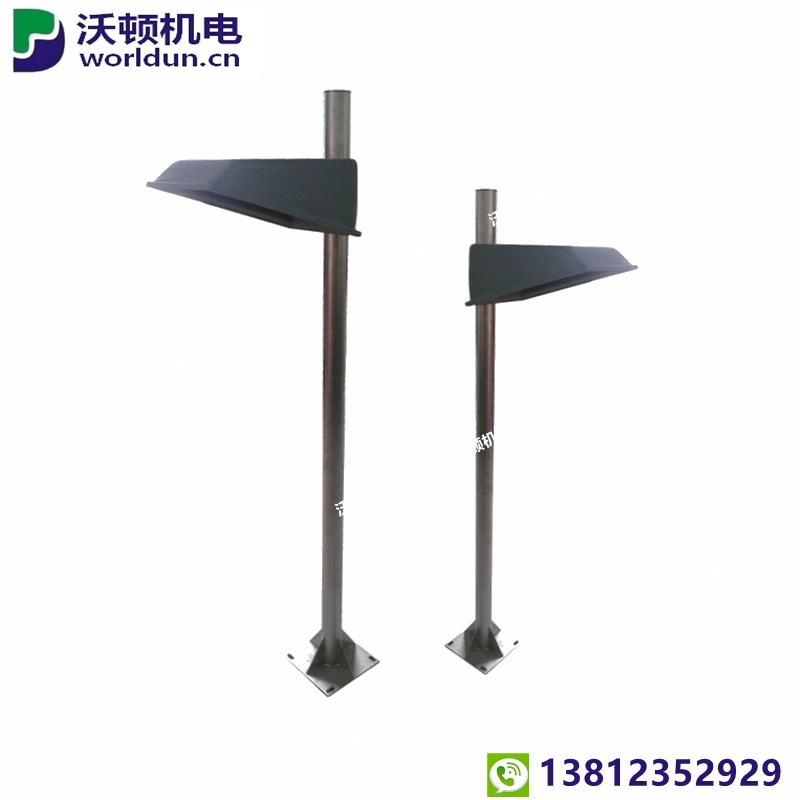

带支架玻璃钢遮阳罩
玻璃钢遮阳罩



仪表保护箱/仪表保温箱产品说明
电加热保温性能:0~100℃ 环境温度:-50~60℃ 饱和蒸气压力:0.5MPa
伴热蒸汽消耗量:0.35~0.8g/h
箱体材料:玻璃钢(GRP)、不锈钢、碳钢等
额定电压:220V
玻璃钢自然老化:5~10年 箱体颜色:苹果绿、蓝白双色、灰色等 组成部件:箱体、仪表安装支架、加热装置等
  仪表保护箱是与变送器、仪表阀门(截止阀、针型阀、球阀、二阀组、三阀组、五阀组等)及管路、电气配件于一体的仪表现场成套装置。它是仪表现场安装的重要保护、保温、防尘、防水设备,具有标准化程度高、造型美观、结构合理、形式多样、结实耐用、安装操作方便等特点。仪表保护箱由箱体、仪表安装支架等部件组成。
  仪表保温箱(电加热仪表保温箱 / 蒸汽加热仪表保温箱)的结构形式与仪表保护箱相同,所不同的是仪表保温箱内还装有电加热器、电伴热带或蒸汽加热装置(伴热管),并可选装泡沫、耐热海绵或耐高温石棉保温层。
  扬中沃顿机电有限公司是国内大型的专业仪表箱生产厂家,我们的仪表保温保护箱有玻璃钢、不锈钢、碳钢和铝合金等材质的,箱门上可加嵌入式玻璃观察窗,也可选装防爆电加热器和箱体底座支架(常规H=80cm)。沃顿牌仪表保温保护箱在国内的工业设计院和大中型工程项目中,得到广泛的应用和认可,每年实际使用量近万台。

  选型说明:玻璃钢仪表箱常用A型,果绿色,带观察窗,带仪表安装支架。钢制仪表箱常用E型,如需开观察窗请特别说明。其中碳钢仪表箱一般表面喷塑处理,不锈钢仪表箱一般表面抛光或喷塑处理。



YXH-A 仪表保护箱 / YXW-A 仪表保温箱
(A型仪表箱:斜面翻盖)

序号

型号

外型尺寸(mm)

内部净空尺寸(mm)

1

YXH-444A型

450

450

410

380

430

390

2

YXH-543A型

500

400

300

435

380

280

3

YXH-554A型

500

500

400

435

480

380

3

YXH-654A型

600

400

500

530

380

480

4

YXH-665A型

600

600

500

530

580

480

5

YXH-765A型

700

500

600

630

480

580

6

YXH-856A型

800

500

600

730

480

580

7

YXH-866A型

800

600

600

730

580

580

8

YXH-1056A型

1000

500

600

930

480

580

9

YXH-1066A型

1000

600

600

930

580

580

10

YXH-1256A型

1200

500

600

1130

480

580

11

YXH-1266A型

1200

600

600

1130

580

580



YXH-B 仪表保护箱 / YXW-B 仪表保温箱
(B型仪表箱:斜面揭盖,正面开门)

序号

型号

外型尺寸(mm)

内部净空尺寸(mm)

1

YXH-654B型

600

500

400

530

480

380

2

YXH-656B型

600

500

600

530

480

580

3

YXH-666B型

600

600

600

530

580

580

4

YXH-856B型

800

500

600

730

480

580

5

YXH-866B型

800

600

600

730

580

580

6

YXH-1056B型

1000

600

600

930

480

580

7

YXH-1066B型

1000

600

600

930

580

580

8

YXH-1256B型

1200

500

600

1130

480

580



YXH-C 仪表保护箱 / YXW-C 仪表保温箱
(C型仪表箱:正面开门,支柱背部连接)

序号

型号

外型尺寸(mm)

内部净空尺寸(mm)

1

YXH-655C型

600

500

500

560

480

460

2

YXH-856C型

800

500

600

760

480

560



YXH-E 仪表保护箱 / YXW-E 仪表保温箱
(E型仪表箱:正面开门,箱体钢制)

序号

型号

外型尺寸(mm)

内部净空尺寸(mm)

1

YXH-654E型

600

500

400

560

460

360

2

YXH-665E型

600

600

500

560

560

460

3

YXH-856E型

800

500

600

760

460

560

4

YXH-866E型

800

600

600

760

560

560

5

YXH-1056E型

1000

600

600

960

560

560

6

YXH-1066E型

1000

600

600

960

560

560

7

YXH-1256E型

1200

500

600

1160

460

560



YXH-F 仪表保护箱 / YXW-F 仪表保温箱
(F型仪表箱:前后双开门,箱体钢制)

序号

型号

外型尺寸(mm)

内部净空尺寸(mm)

1

YXH-654F型

600

500

400

550

470

395

2

YXH-856F型

800

500

600

750

470

595

3

YXH-866F型

800

600

600

750

570

595

4

YXH-1056F型

1000

500

600

950

470

595

5

YXH-1066F型

1000

600

600

950

570

595

6

YXH-1256F型

1200

500

600

1150

470

595

7

YXH-1266F型

1200

600

600

1150

570

595
