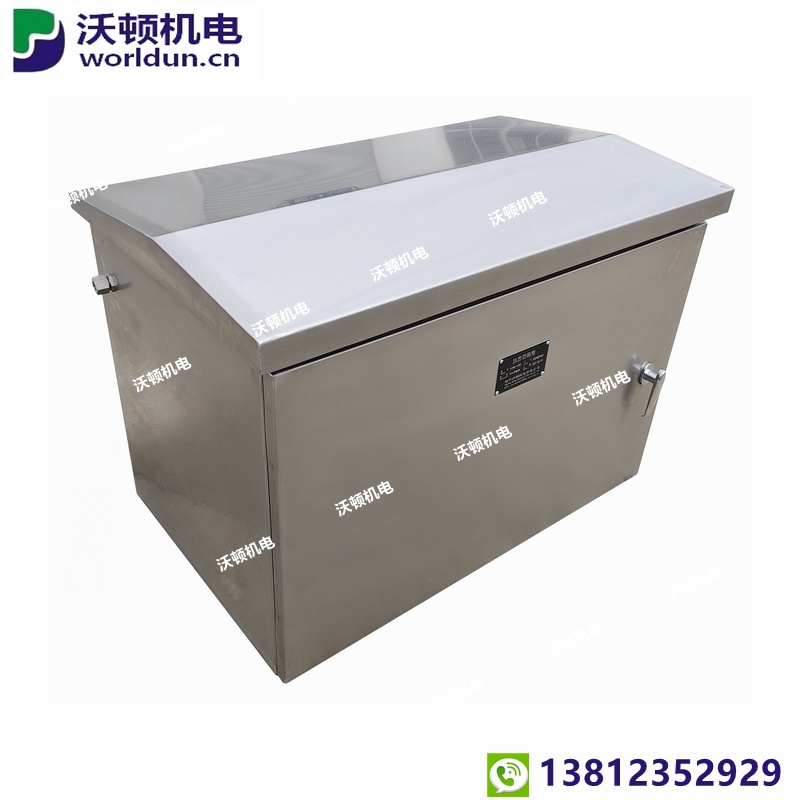

不锈钢电加热仪表保温箱

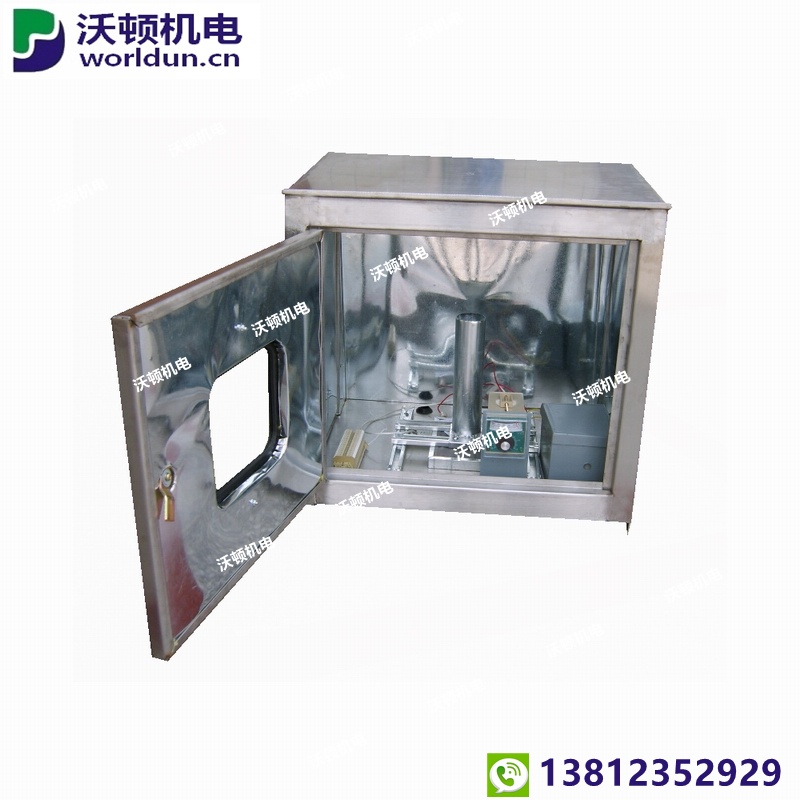

不锈钢电加热仪表保温箱
不锈钢电伴热带仪表保温箱

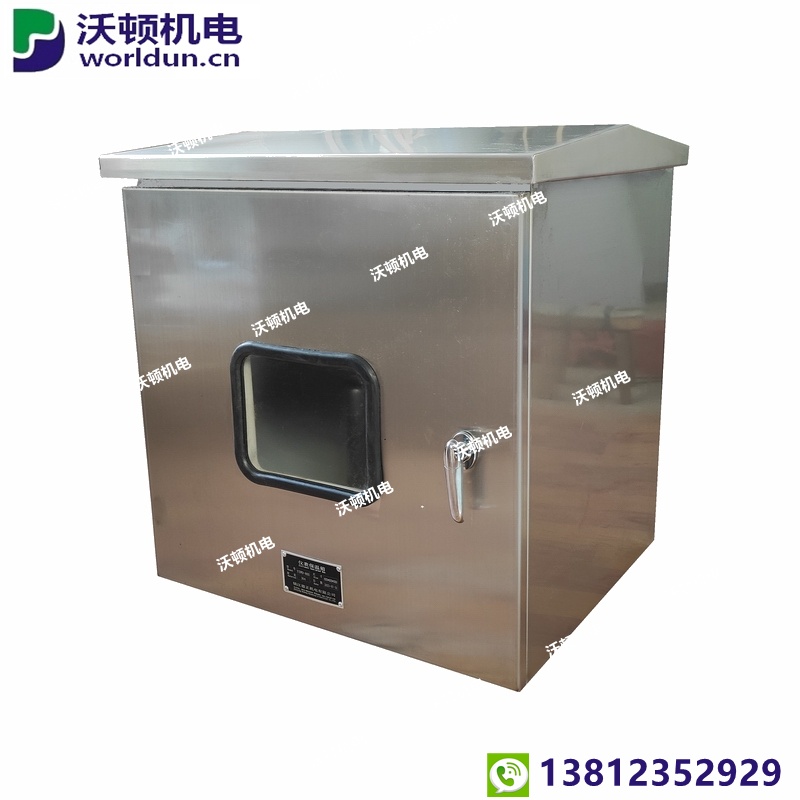

带底座带防雨顶不锈钢仪表保温箱



带底座防雨顶不锈钢仪表保温柜

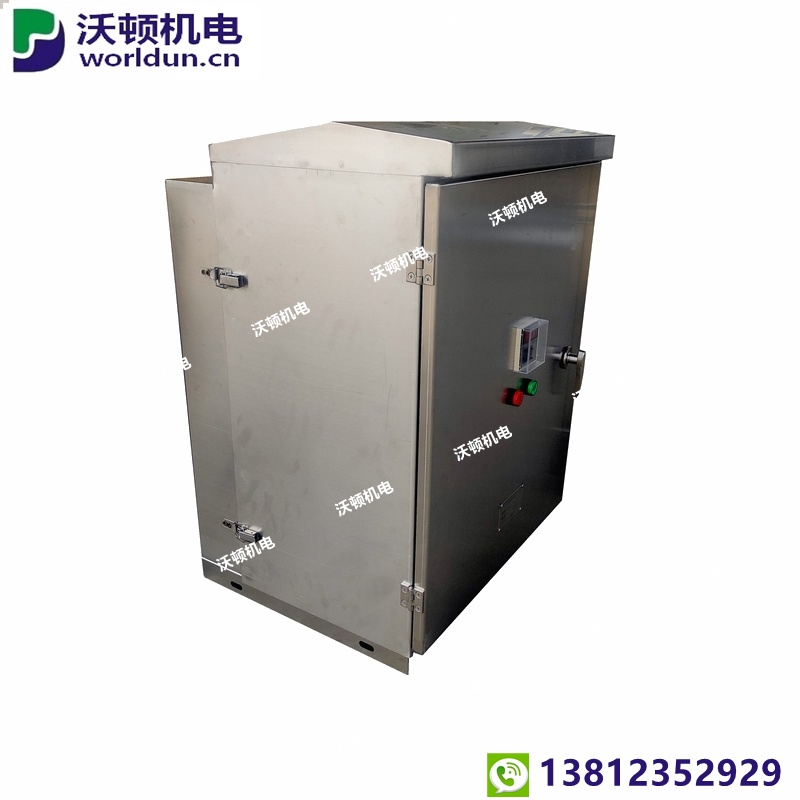

不锈钢三开门仪表保温箱

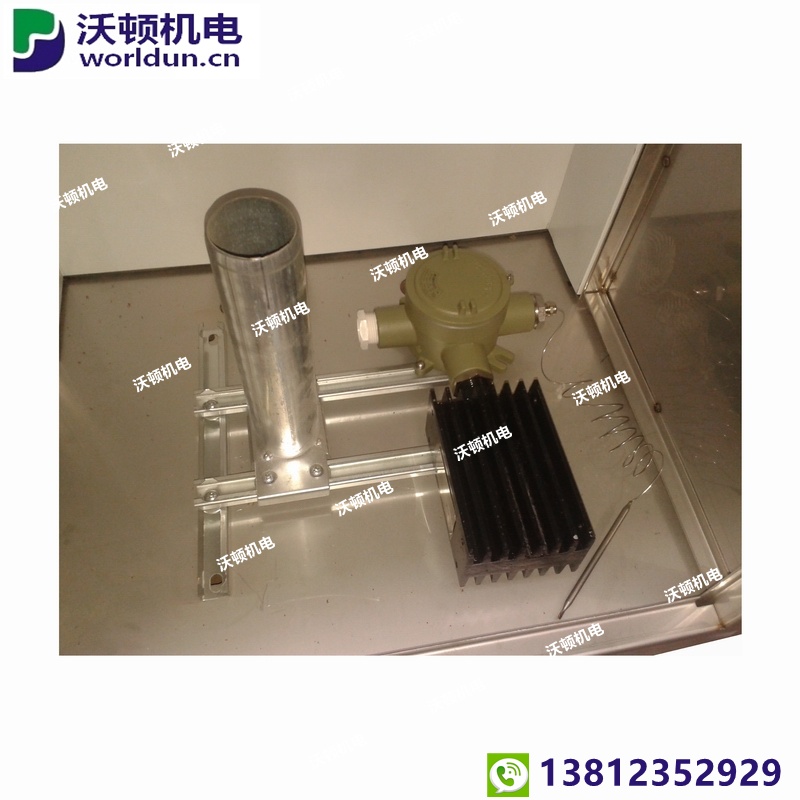

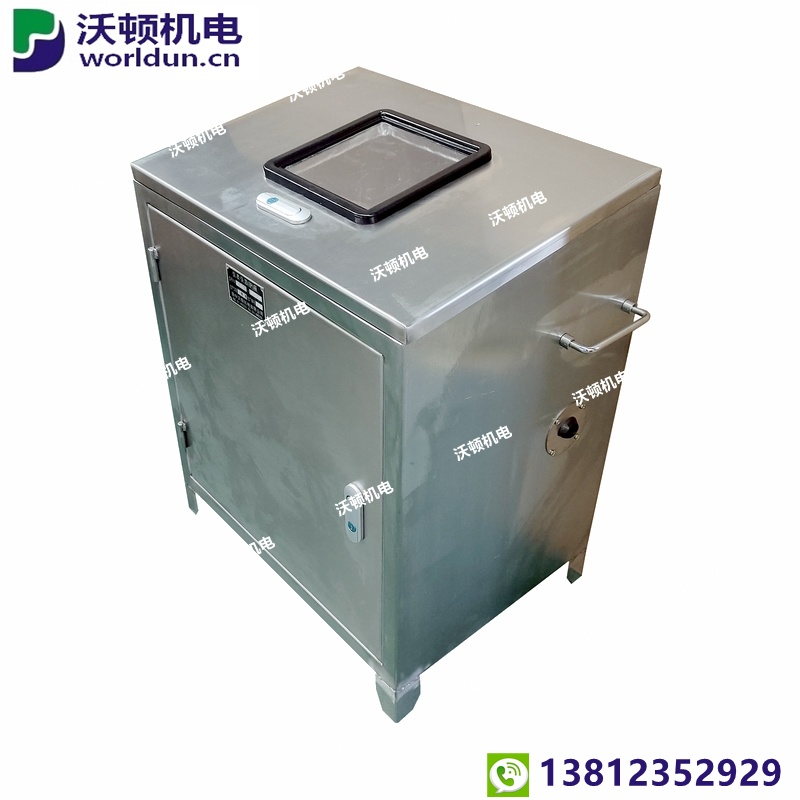

不锈钢防爆电加热仪表保温箱
不锈钢双支架防爆电加热仪表保温箱

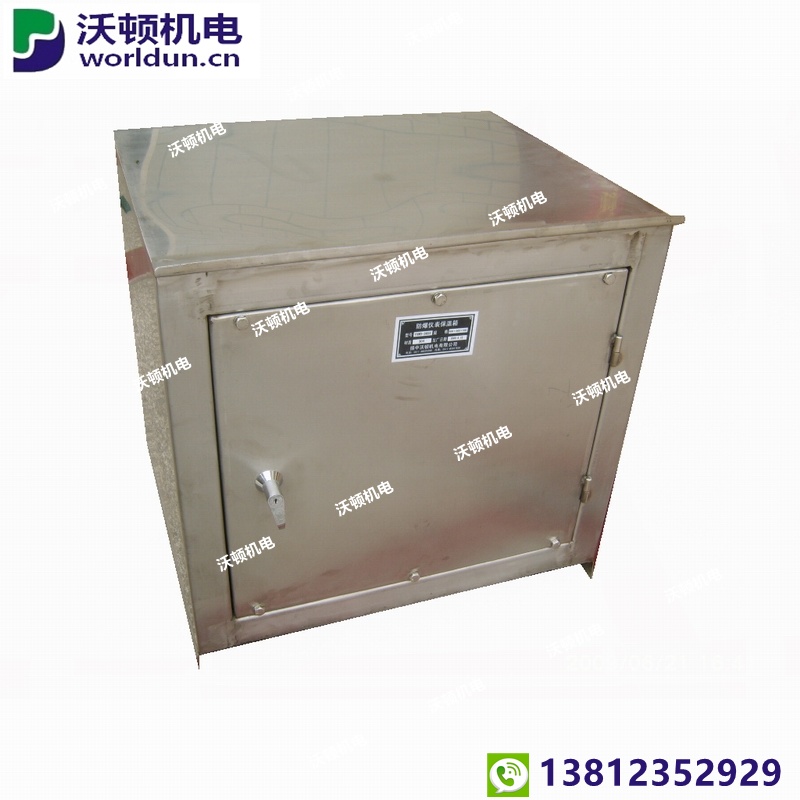

不锈钢防爆仪表保温箱(满焊)

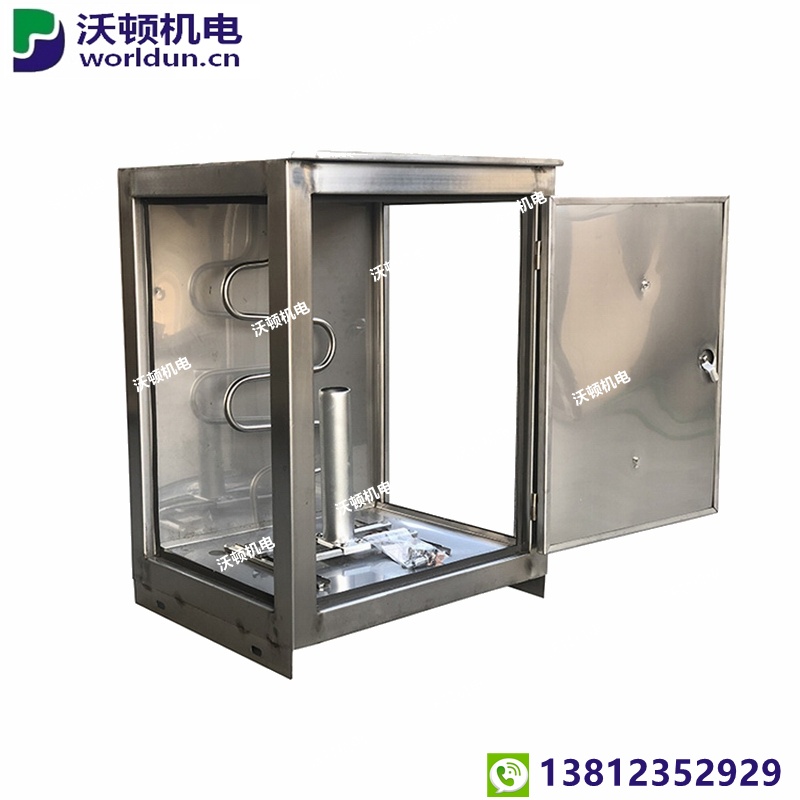

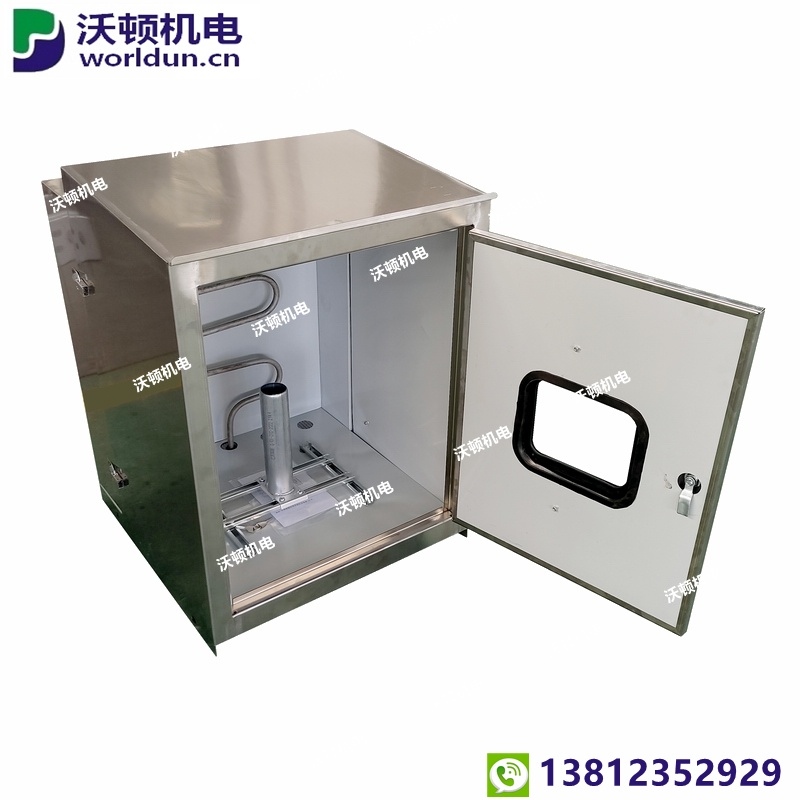

不锈钢蒸汽伴热仪表保温箱

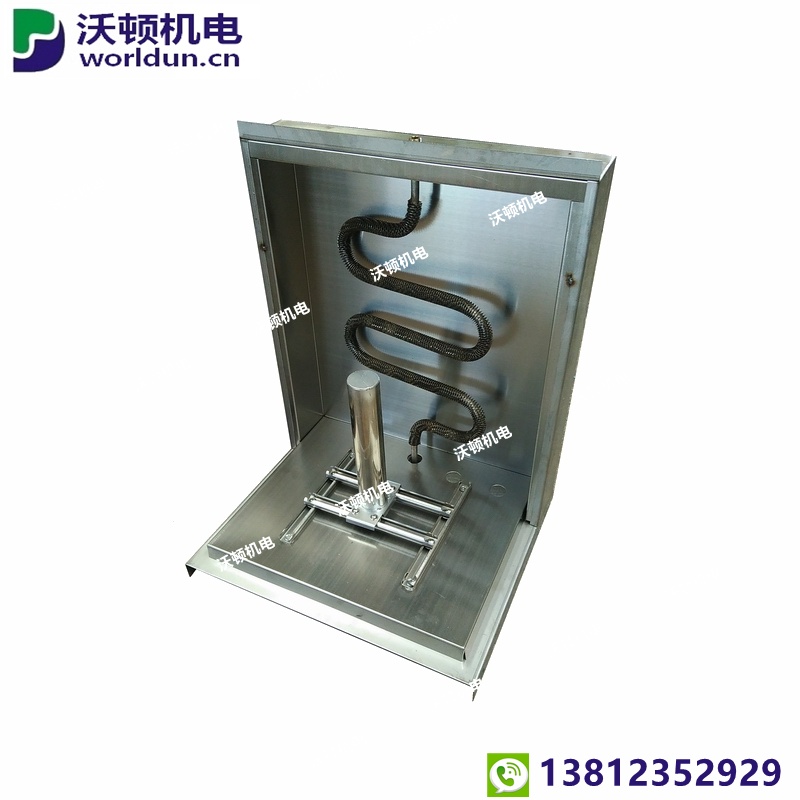

带散热片蒸汽伴热仪表保温箱
碳钢E型分体式仪表保温箱

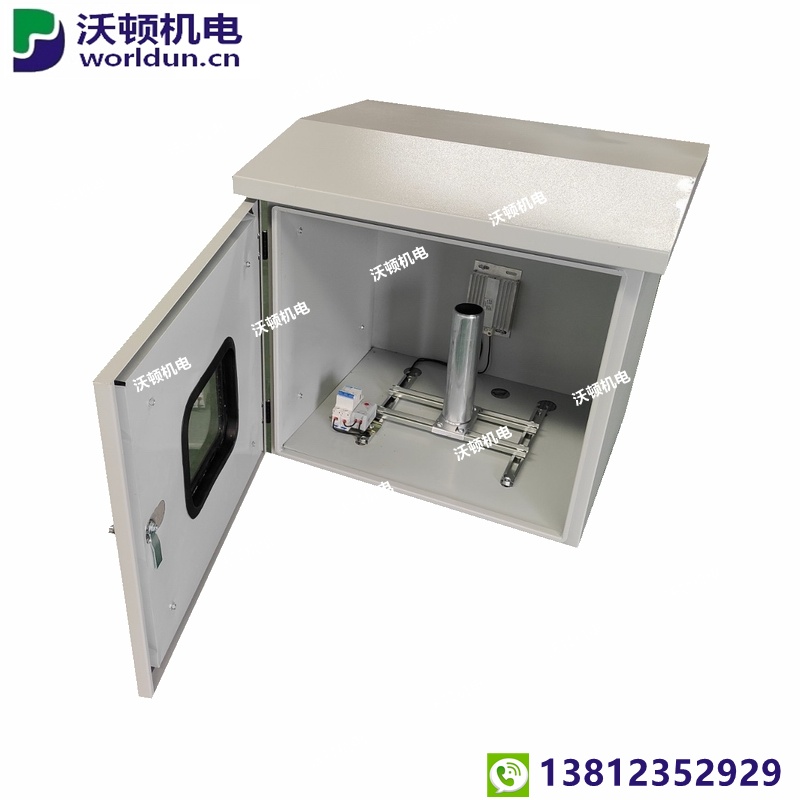

碳钢E型一体式仪表保温箱
碳钢双开门电加热大型仪表盘柜
碳钢电加热仪表保温柜
碳钢蒸汽加热仪表保温箱

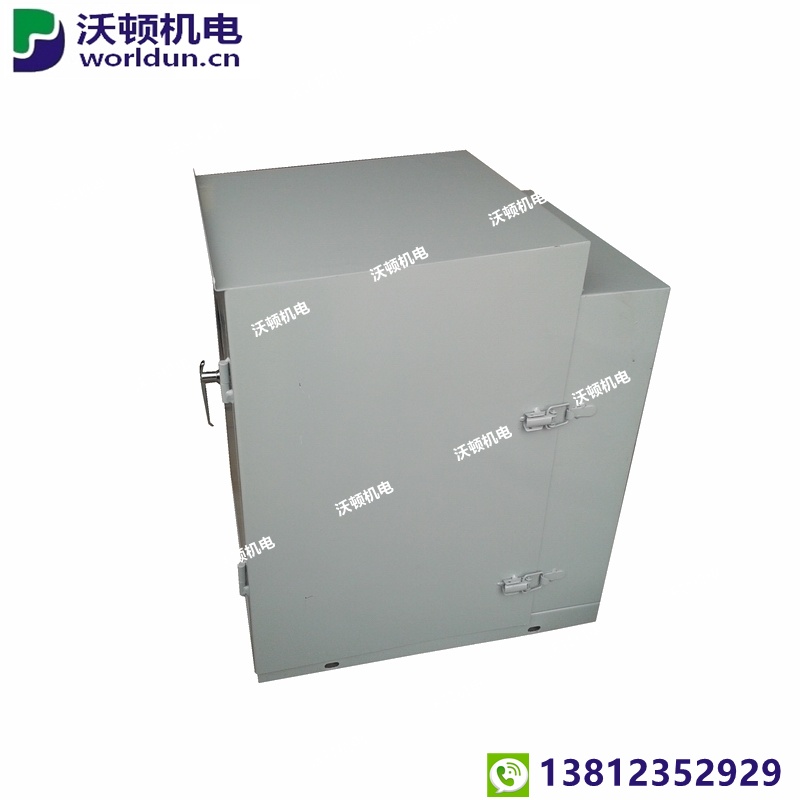

碳钢F型前后开门蒸汽仪表保温箱
碳钢F型前后开门蒸汽仪表保温箱
碳钢蒸汽伴热仪表保温箱
碳钢蒸汽伴热仪表保温箱

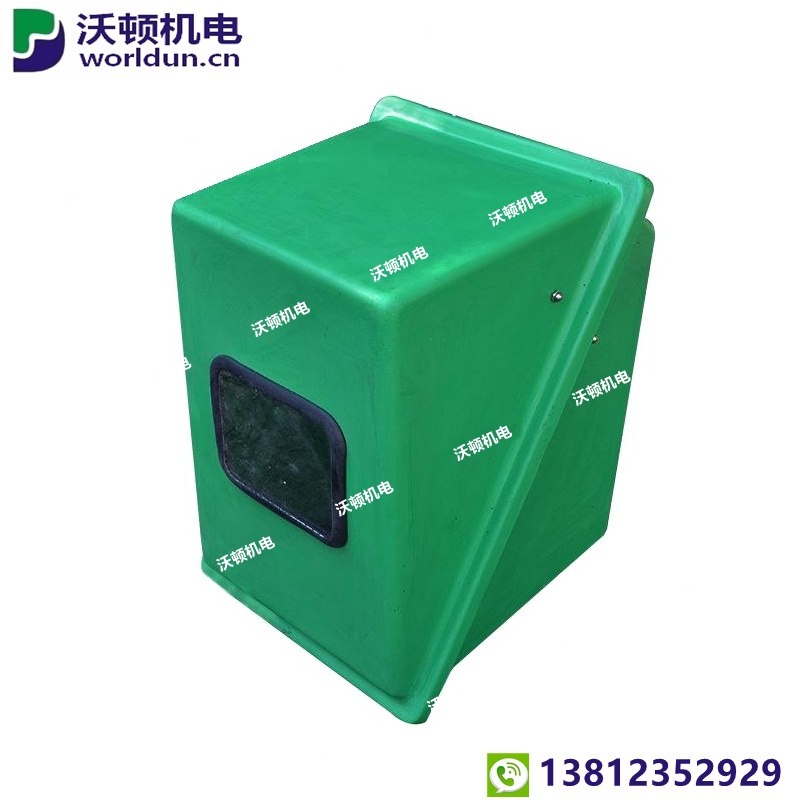

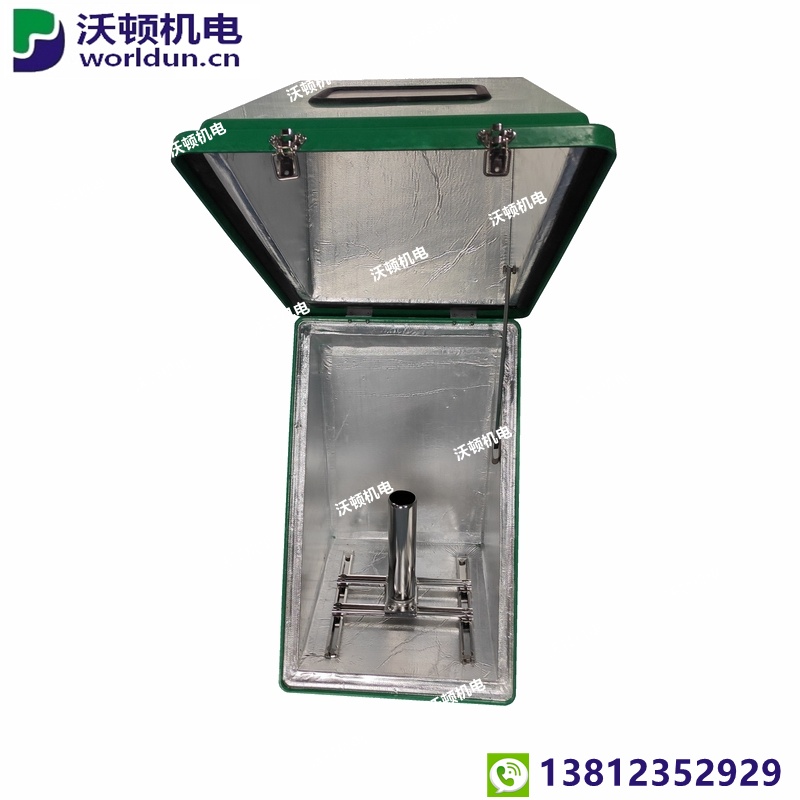

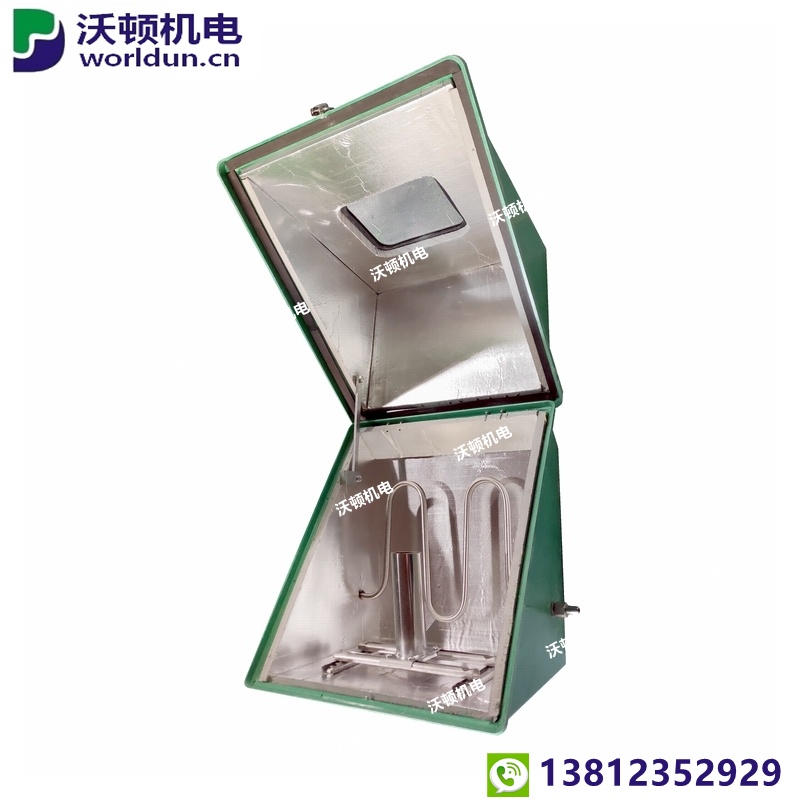

玻璃钢A型仪表保温箱
玻璃钢A型仪表保温箱(蓝白色)
玻璃钢A型仪表保温箱
玻璃钢A型仪表保温箱(浅灰色)



双扣锁密封胶条玻璃钢仪表保温箱
玻璃钢B型仪表保温箱
双观察窗双支架玻璃钢仪表保温箱
玻璃钢C型仪表保温箱

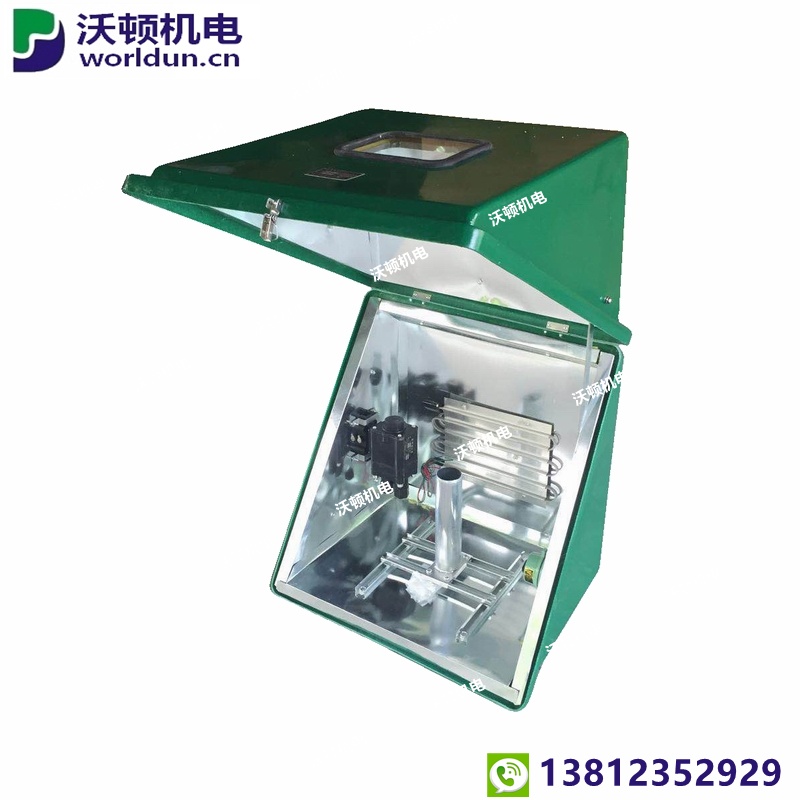

玻璃钢防爆电加热仪表保温箱
玻璃钢防爆电加热仪表保温箱

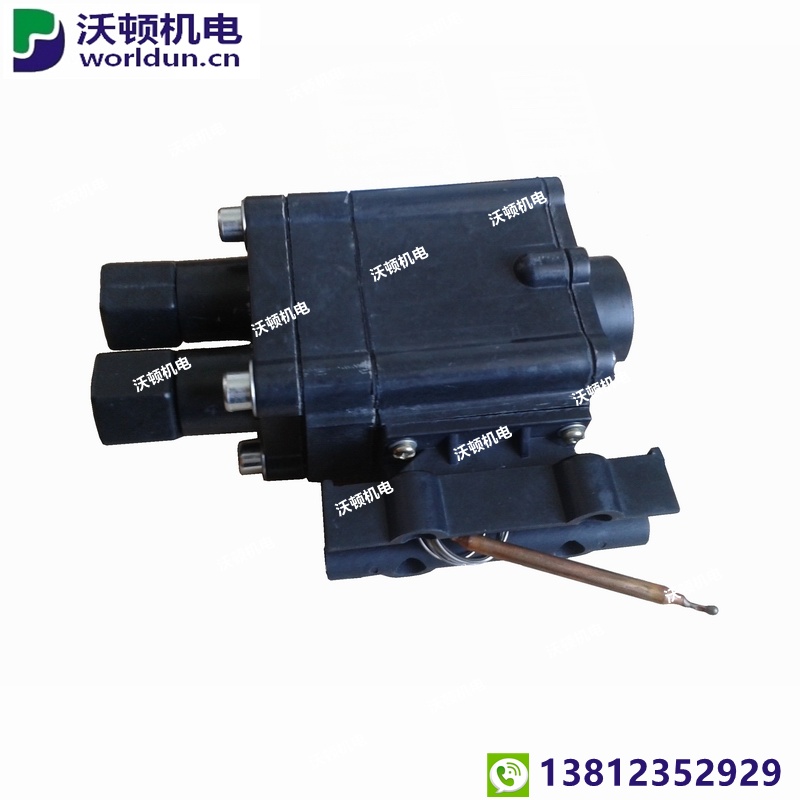

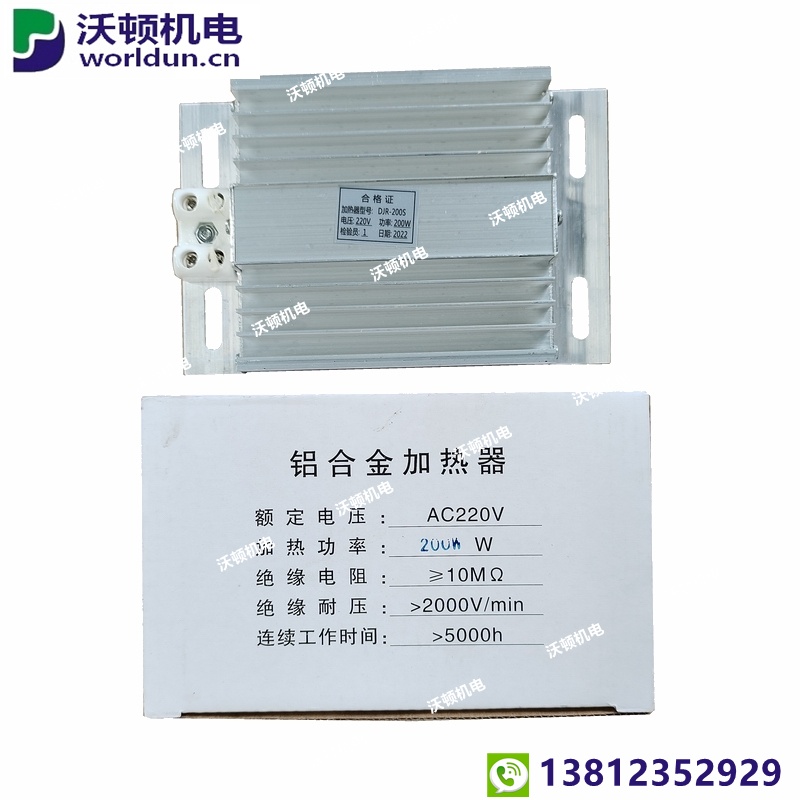

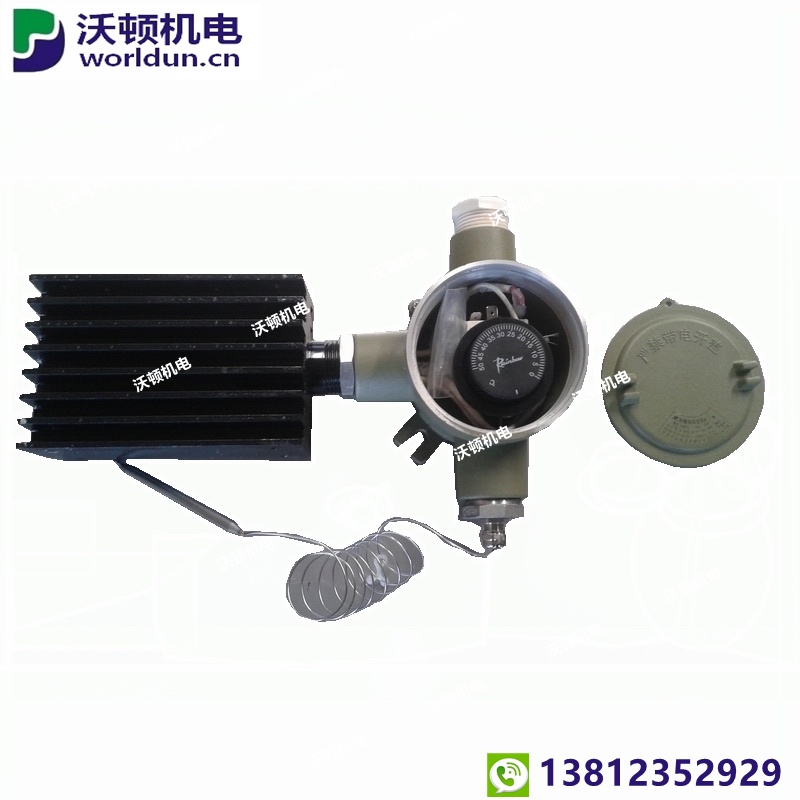

防爆电加热器

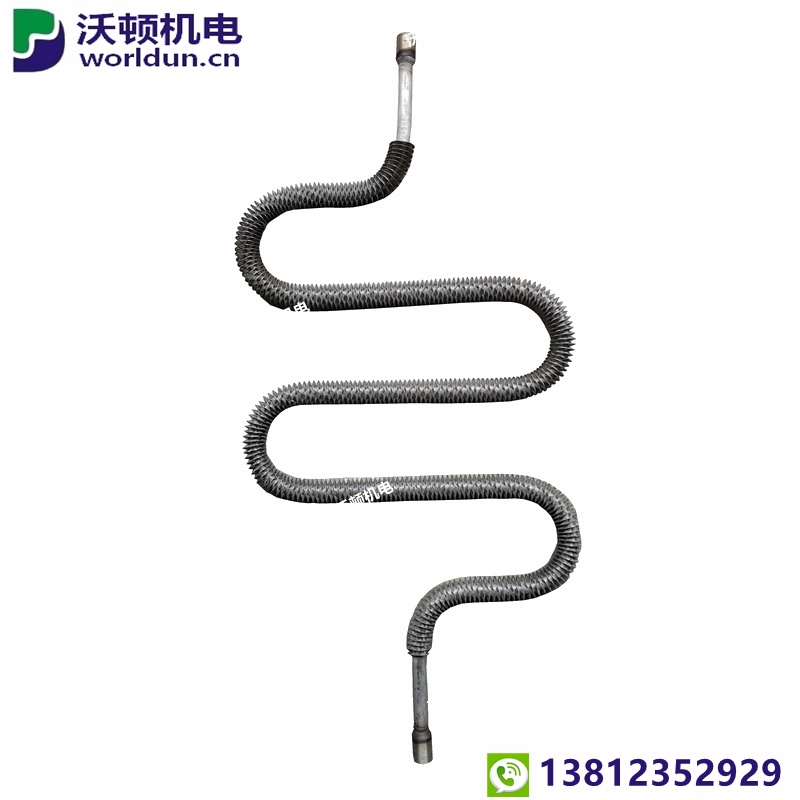

带散热片蒸汽伴热管



仪表保护箱/仪表保温箱产品说明
电加热保温性能:0~100℃ 环境温度:-50~60℃ 饱和蒸气压力:0.5MPa
伴热蒸汽消耗量:0.35~0.8g/h
箱体材料:玻璃钢(GRP)、不锈钢、碳钢等
额定电压:220V
玻璃钢自然老化:5~10年 箱体颜色:苹果绿、蓝白双色、灰色等 组成部件:箱体、仪表安装支架、加热装置等
  仪表保护箱是与变送器、仪表阀门(截止阀、针型阀、球阀、二阀组、三阀组、五阀组等)及管路、电气配件于一体的仪表现场成套装置。它是仪表现场安装的重要保护、保温、防尘、防水设备,具有标准化程度高、造型美观、结构合理、形式多样、结实耐用、安装操作方便等特点。仪表保护箱由箱体、仪表安装支架等部件组成。
  仪表保温箱(电加热仪表保温箱 / 蒸汽加热仪表保温箱)的结构形式与仪表保护箱相同,所不同的是仪表保温箱内还装有电加热器、电伴热带或蒸汽加热装置(伴热管),并可选装泡沫、耐热海绵或耐高温石棉保温层。
  扬中沃顿机电有限公司是专业的仪表箱生产厂家,我们的仪表保温保护箱有玻璃钢、不锈钢、碳钢和铝合金等材质的,箱门上可加嵌入式玻璃观察窗,也可选装防爆电加热器和箱体底座支架(常规H=80cm)。沃顿牌仪表保温保护箱在国内的工业设计院和大中型工程项目中,得到大量的应用和认可。

  选型说明:玻璃钢仪表箱常用A型,果绿色,带观察窗,带仪表安装支架。钢制仪表箱常用E型,如需开观察窗请特别说明。其中碳钢仪表箱一般表面喷塑处理,不锈钢仪表箱一般表面抛光或喷塑处理。



YXWD-A 电加热仪表保温箱 / YXWQ-A 蒸汽伴热仪表保温箱
(A型仪表箱:斜面翻盖)

序号

型号

外型尺寸(mm)

内部净空尺寸(mm)

1

YXW-444A型

450

450

410

380

430

390

2

YXW-543A型

500

400

300

435

380

280

3

YXW-554A型

500

500

400

435

480

380

3

YXW-654A型

600

400

500

530

380

480

4

YXW-665A型

600

600

500

530

580

480

5

YXW-765A型

700

500

600

630

480

580

6

YXW-856A型

800

500

600

730

480

580

7

YXW-866A型

800

600

600

730

580

580

8

YXW-1056A型

1000

500

600

930

480

580

9

YXW-1066A型

1000

600

600

930

580

580

10

YXW-1256A型

1200

500

600

1130

480

580

11

YXW-1266A型

1200

600

600

1130

580

580



YXWD-B 电加热仪表保温箱 / YXWQ-B 蒸汽伴热仪表保温箱
(B型仪表箱:斜面揭盖,正面开门)

序号

型号

外型尺寸(mm)

内部净空尺寸(mm)

1

YXW-654B型

600

500

400

530

480

380

2

YXW-656B型

600

500

600

530

480

580

3

YXW-666B型

600

600

600

530

580

580

4

YXW-856B型

800

500

600

730

480

580

5

YXW-866B型

800

600

600

730

580

580

6

YXW-1056B型

1000

600

600

930

480

580

7

YXW-1066B型

1000

600

600

930

580

580

8

YXW-1256B型

1200

500

600

1130

480

580



YXWD-C 电加热仪表保温箱 / YXWQ-C 蒸汽伴热仪表保温箱
(C型仪表箱:正面开门,支柱背部连接)

序号

型号

外型尺寸(mm)

内部净空尺寸(mm)

1

YXW-655C型

600

500

500

560

480

460

2

YXW-856C型

800

500

600

760

480

560



YXWD-E 电加热仪表保温箱 / YXWQ-E 蒸汽伴热仪表保温箱
(E型仪表箱:正面开门,箱体钢制)

序号

型号

外型尺寸(mm)

内部净空尺寸(mm)

1

YXW-654E型

600

500

400

560

460

360

2

YXW-665E型

600

600

500

560

560

460

3

YXW-856E型

800

500

600

760

460

560

4

YXW-866E型

800

600

600

760

560

560

5

YXW-1056E型

1000

600

600

960

560

560

6

YXW-1066E型

1000

600

600

960

560

560

7

YXW-1256E型

1200

500

600

1160

460

560



YXWD-F 电加热仪表保温箱 / YXWQ-F 蒸汽伴热仪表保温箱
(F型仪表箱:前后双开门,箱体钢制)

序号

型号

外型尺寸(mm)

内部净空尺寸(mm)

1

YXW-654F型

600

500

400

550

470

395

2

YXW-856F型

800

500

600

750

470

595

3

YXW-866F型

800

600

600

750

570

595

4

YXW-1056F型

1000

500

600

950

470

595

5

YXW-1066F型

1000

600

600

950

570

595

6

YXW-1256F型

1200

500

600

1150

470

595

7

YXW-1266F型

1200

600

600

1150

570

595
